220V供電,15KW設備,需要多大截面的電線?回答這個問題之前首先要說明,15KW設備沒有使用單相電來供電的,因此這個問題我們只是在這里跟大家一起做個討論,實際中是不能使用的;導線的選擇要根據計算電流來確定,求出了就算電流以后就可以根據導線的載流量來選擇導線;下面家居雜壇就一步步給大家分析220V供電,15KW設備,需要多大截面的電線的問題。




第一步是求出計算功率:

計算電線電纜功率

計算功率是設備容量和同時系數相乘得到的,設備容量是Pe,這里的數值是15KW,同時系數是Kx,也就是設備同時運行的幾率,這里由于不知道設備運行情況,所以Kx取1,那么計算功率Pjs=Pe×Kx=15KW×1=15KW。第二步就是求出來我們需要的計算電流Ijs:

在知道了計算功率Pjs以后,我們就可以來求出計算電流Ijs了,根據公式P=UIcosφ,那么I=P/Ucosφ,所以計算電流Ijs=Pjs/U;我們已知到的條件是,計算功率Pjs為15KW也就是15000W,電壓是單相電的220V電壓,cosφ是功率因數,由于不知道具體的設備類型,所以我們可以取的稍微小一些,這里功率因數cosφ我們?nèi)?.8,然后我們把已知到的條件代入公式Ijs=Pjs/(Ucosφ)=15000W/(220V×0.8)≈85.2A。




第三步就是根據我們求出來的計算電流來選擇導線:

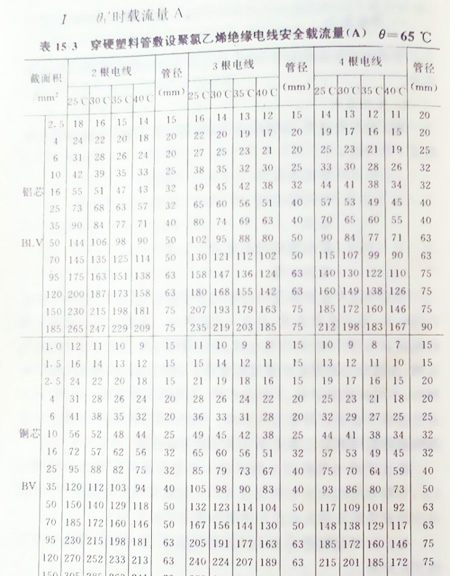

電線電纜載流量表

我們第一種方法就是查看電線電纜的安全載流量表,我們查詢電線電纜的安全載流量表可以知道,35平方的國標銅線在不同的敷設條件下的載流量范圍是70A到133A,這時載流量下限是小于計算電流的,50平方的國標銅線在不同的敷設條件下的載流量范圍是90A到165A,這時載流量下限是大于計算電流的,所以最后建議大家選擇的是50平方的國標銅線;然后我們?cè)谑褂秒姽た谠E來核對一下50平方國標銅線的安全載流量,口訣一:二點五以下乘以九,往上減一順號走,三十五乘以三點五,雙雙成組減點五,條件有變加折算,高溫九折銅升級,穿管根數二三四,八七六折滿載流,所以50平方銅線的載流量就是70×2.5×0.6=105A,完全滿足要求,使用其它的口訣同樣可以計算出來;通過以上的計算和核算,我們可以知道220V供電,15KW設備,需要50平方的國標銅線(距離過長還要進行壓降的計算)。




關于220V供電,15KW設備,需要多大截面的電線的問題,家居雜壇都給大家分析完了,希望能夠幫助到大家!以上都是個人觀點僅供大家交流探討使用,如有不足之處歡迎大家留言討論指正!最后還是懇請大家關注一下家居雜壇,多給家居雜壇點贊評論轉發,萬分感謝!
