1、交聯電纜頭的規劃原理

首要,一切交聯電纜頭的規劃原理都應遵從康復電纜本體結構為準則。因而,就其接頭的規劃思維應契合我國的GB12706-4和IEC60502-4：1997的電氣規范，而且必需要滿意其電氣、物理及化學功用，以保證電纜頭長期的正常運轉及電器設備的安全運作。番禺電纜

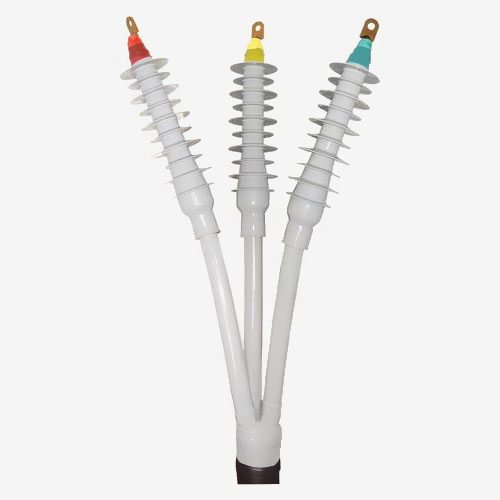

冷縮電纜頭

2、冷縮電纜頭與熱縮電纜頭的不同

2.1、結構

交聯電纜是由電纜的外護套、金屬鎧裝、內護套、填充物、銅屏蔽層、外半導層、絕緣層、內半導層、導體、錢芯等組成。因而,有什么樣的電纜結構就需要有什么樣的資料及其工藝的電纜附件和它一一對應與配套。

2.2、原理

電纜頭的規劃原理應滿意與到達的要求：使電纜在任何天然環境下能夠安全運轉。為了完成這一點,就需要注重四大要害要素,即：(1)密封，(2)絕緣，(3)電場，(4)工藝等要素,這也是處理電纜頭的四大重要問題。

2.3、不同

2.3.1、密封

1)因?yàn)榇蟛糠值碾娎|頭都是裝置在戶外架空,直埋等環境里,因而防水及防潮氣就成為保證電纜頭安全運轉的要害之一,也就要考慮其密封功用及辦法?，F(xiàn)在密封的辦法一般有兩種：一種是用瀝青或環氧樹脂灌封的辦法,這種辦法工藝雜亂,欠好操控,也不利于保護;另一種新的辦法也是現在國內、國外專業廠家首選的辦法,便是運用高彈性的密封膠,其工藝簡略、功用牢靠、保護裝置便利,這些共同長處也使之成為運用的干流。運用這種新辦法,首要便是要考慮密封膠的功用。因?yàn)槊芊饽z的質量和功用直接影響到接頭的密封功用,挑選一種即能和電纜體的外表、還能與附件資料外表黏結都很結實的膠,一起還能滿意在不同的溫度改動環境里都能運用的膠是非常重要的。

2)因?yàn)槿淇s電力電纜附件實際上便是彈性電纜附件;也便是說使用液體硅橡膠自身的彈性在工廠預先擴張好放入塑料及支撐條。到現場套到指定方位,抽掉支撐條使其天然縮短。這種技能便是冷縮技能，這種附件便是冷縮的電纜附件,因而這種冷縮附件具有杰出的“彈性”,能夠避免因?yàn)榇髿猸h(huán)境、電纜運轉中負載凹凸發作的電纜熱脹冷縮。即“電纜呼吸”所發作的絕緣之間的空地,形成的擊穿事端。而熱縮附件的最大缺陷便是自身不具有彈性。不能與電纜同呼吸。故全冷縮的附件用于溫差大、受氣候環境影響大的地域運用是最佳的挑選。番禺電纜

2.3.2、絕緣

電纜頭的絕緣要求是應滿意相與相之間絕緣和相對地的兩大絕緣。

1)相對相的絕緣是硅橡膠式、熱縮資料兩種絕緣資料,一般絕緣功用還要依據資料的單位絕緣目標結合資料的厚度來滿意要求。全冷縮附件其功用指數為24kV/mm規劃運轉厚度在應滿意12mm厚,能夠經得起雷電沖擊和過電壓得檢測。熱縮附件是多種復合資料混合而成，經輻照、加工具有熱縮短功用。其單位絕緣指數為1.8-2.0kV/mm，因而規劃厚度要比硅橡膠資料相對厚3-4mm單位,即：15-16mm厚才能夠到達運轉要求。

2)相對地得絕緣是避免電荷由高電位往低電位爬得安全間隔。冷縮硅橡膠資料具有杰出得彈性,只需規劃合理,其強壯的回彈性既有滿意的抱緊力。不管環境發作熱脹或冷縮,冷縮附件都保證緊緊抱著電纜被抱的部位。這樣就避免水和潮氣的吸入,安全的內爬電間隔就得到很好的保證,一起全冷縮電纜頭的內爬間隔在理論上只需70mm就滿意了,處于更安全的考慮,依然規劃運轉間隔為90mm。熱縮電纜頭的縮短溫度為100-140，只要在裝置時，溫度才能夠滿意它的縮短條件。當溫度低時,因?yàn)殡娎|的熱膨脹系數與熱縮資料的膨脹系數不同,徹底有可能在80以下的環境發作脫層,因而呈現裂縫。這樣水和潮氣就會在呼吸的效果下進入,然后損壞體系的絕緣。但環境的條件發作改動時,因?yàn)闆]有硅橡膠那樣的彈性,所以也會給安全帶來影響,這便是熱縮資料的缺陷。番禺電纜

2.3.3、電場

冷縮電纜頭的電場處理時使用幾許法,經過應力錐改動電場散布的,是用必定的幾許形狀和準確的R視點來處理的。這種辦法比較簡單操控和查驗。在工廠就能夠保證和完成。而熱縮電纜頭的電場處理辦法是用線性參數法改動電場的散布,有必要依托兩個重要參數：a體積電阻,108-11Ω;b介電常數為25;因?yàn)槠渖a(chǎn)工藝雜亂,受環境要素改動大，所以難以操控參數的安穩,因而對產品的質量安穩就會發作影響。番禺電纜

依據以上的剖析,冷縮中心頭和熱縮電纜頭具有實質的不同。但只需在正常的條件運轉都可契合安全的要求;但隨著環境的改動,冷縮電纜頭與熱縮電纜頭比較具有不行比較的不同與優勢;此外全冷縮電纜頭是用特制模具制成，裝置完成后的形狀非常漂亮;裝置施工速度敏捷;節省時間;抗污染等長處。
